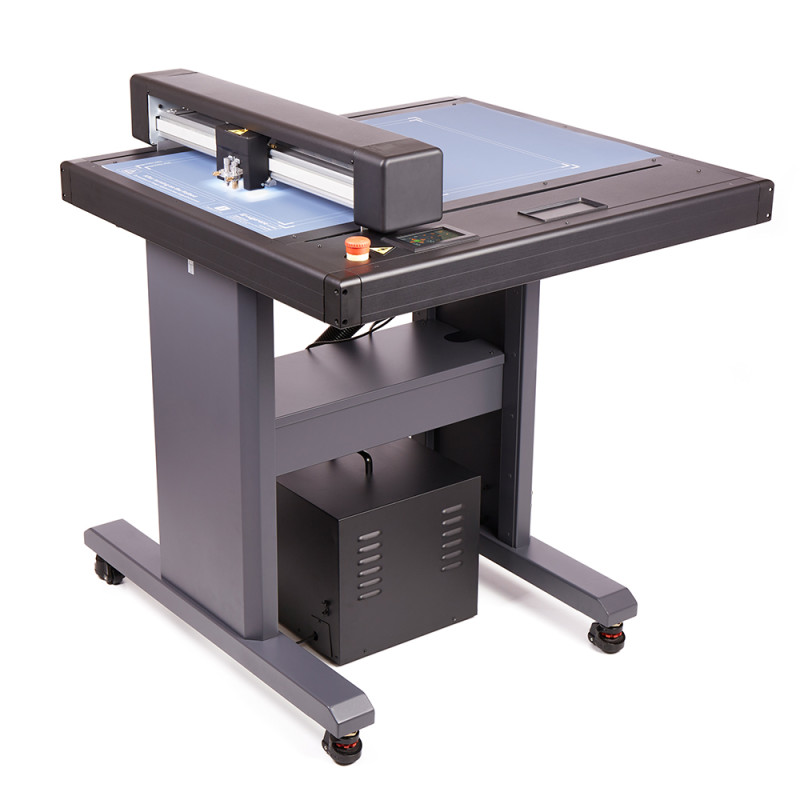

Traceur de découpe à plat FC-700VC

12 545,00 €
HT
Ref. 206101

Traceur de découpe à plat FC-700VC Zone de coupe 775x1060mm, vitesse 10à 700mm/s, résolution mécanique 0.005mm, outils coupe/rainage Montée sur roulette

Quantité
Demande de devis !

Partager :

Maintenance

Testé par Graphimailer

Garantie

Idéale pour la réalisation de petites et moyennes séries ainsi que pour la production d’échantillons (boîtes d’emballage, cartes, supports divers), cette machine offre des fonctions complètes de découpe et de finition : découpe et perforation, découpe à l’emporte-pièce, découpe en biseau et rainage.

Elle est équipée d’une caméra CCD haute résolution capable de lire avec précision les marques d’enregistrement et les QR codes présents sur les documents imprimés, y compris sur des matériaux colorés ou transparents, ou lorsque les marques sont blanches ou de teintes claires. Une fonction avancée de compensation de l’anamorphose et du positionnement de l’impression permet d’ajuster automatiquement les tracés de découpe et de rainage (dimensions, inclinaison et déformation) par simple scan des quatre marques d’enregistrement.

La table de travail avec pompe d’aspiration par le bas assure un maintien optimal du support, complétée par un tapis de découpe et de rainage perforé, réversible et de haute qualité. L’interface utilisateur repose sur un écran LCD tactile de 4,3", intuitif et simple d’utilisation. La vitesse et la pression des outils sont réglables individuellement pour s’adapter à chaque matériau.

La machine est livrée avec une licence du logiciel SignCutPro 2 (Windows/Mac) et un plug-in compatible avec Adobe Illustrator, CorelDRAW et Inkscape. Cette solution permet de créer directement les tracés de découpe et de rainage depuis un logiciel de création vectorielle, de générer les marques d’enregistrement et le QR code dans le fichier PDF à imprimer, ainsi que les fichiers PLT contenant les instructions de travail. Les paramètres des outils (vitesse, pression, ordre et nombre de passages, etc.) peuvent être enregistrés directement dans les fichiers PLT.

Elle fonctionne de manière totalement autonome grâce à son interface USB (U-Disk) ou peut être connectée à un ordinateur via une interface Ethernet. Montée sur roulettes, la machine est facile à déplacer et conforme aux normes de sécurité européennes.

Caractéristiques techniques :

Types d'outils : coupe / rainage / stylo

Nombre d'outils : 2 outils

Vitesse de coupe : de 10 à 700 mm/s

Zone de coupe effective : 775 x 1060 mm

Pression de coupe :

  • Outil 1 : max. 5,88 N (600 gf)
  • Outil 2 : max. 5,88 N (600 gf)

Support montable (axe Y) : 640 mm

Taille minimale des caractères : 5 mm²

Résolution mécanique : 0,005 mm (5 µm)

Résolution programmable : HP-GL : 0,025 mm

Répétabilité : 0,1 mm

Interfaces standards : USB 2.0 / U-Disk / Ethernet

Mémoire interne : 32 MB

Alimentation électrique : 100-240 V AC / 50-60 Hz

Consommation électrique :

  • Machine : max. 150 VA
  • Pompe d'aspiration : max. 550 W

Dimensions (L x P x H) : 1420 x 1212 x 1050 mm

Poids :

  • Machine : 105 Kg
  • Pompe d'aspiration : 23 Kg
206101

Fiche technique

Norme CE
Oui
Maintenance
CHP
Testé par Graphimailer
Oui
Garantie
12 mois
